Tối ưu truyền động băng tải với bộ giảm tốc gắn trục

Trong các hệ thống truyền động công nghiệp, băng tải đóng vai trò then chốt trong việc vận chuyển nguyên vật liệu một cách hiệu quả và liên tục. Tuy nhiên, để hệ thống băng tải vận hành ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ, việc lựa chọn và tối ưu bộ truyền động băng tải là yếu tố không thể xem nhẹ. Một trong những giải pháp đang được nhiều doanh nghiệp ưa chuộng hiện nay là sử dụng bộ giảm tốc gắn trục.

Với thiết kế nhỏ gọn, khả năng lắp đặt linh hoạt và hiệu suất truyền động cao, bộ giảm tốc gắn trục không chỉ đơn giản hóa cấu trúc hệ thống mà còn nâng cao hiệu quả vận hành tổng thể. Vậy cụ thể nó giúp tối ưu truyền động băng tải như thế nào? Hãy cùng tìm hiểu trong bài viết dưới đây.

Bộ giảm tốc gắn trục là gì?

Bộ giảm tốc gắn trục là thiết bị truyền động cơ học có nhiệm vụ giảm tốc độ quay từ động cơ trước khi truyền đến trục tải, với cấu trúc cho phép lắp trực tiếp lên trục của máy vận hành (ví dụ: trục băng tải), giúp đơn giản hóa hệ thống và tiết kiệm không gian.

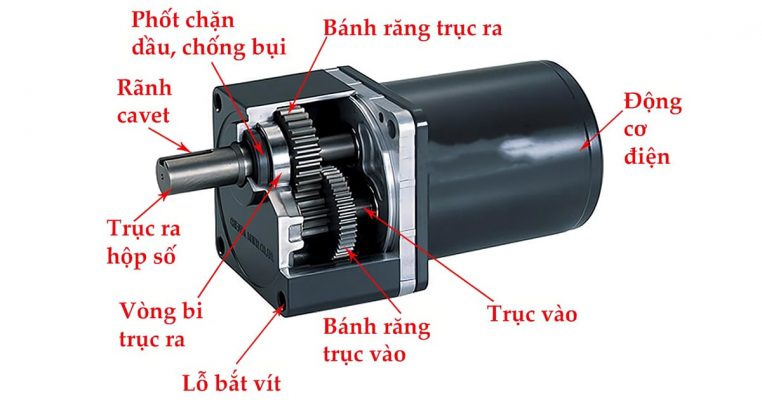

Cấu tạo của bộ giảm tốc

bộ giảm tốc gắn trục

• Vỏ hộp số (Housing / Casing): Là lớp vỏ bảo vệ bên ngoài, thường làm bằng gang, nhôm hoặc thép đúc. Nhiệm vụ là bảo vệ các bộ phận bên trong, tản nhiệt và chống bụi, nước. Có lỗ lắp đặt trục đầu ra, trục đầu vào, và các vị trí lắp tay chống xoắn (torque arm).
• Bánh răng (Gears): Là bộ phận quan trọng nhất giúp giảm tốc độ từ động cơ. Được gia công chính xác và tôi nhiệt để tăng độ bền, chịu lực và giảm tiếng ồn
• Trục đầu vào (Input Shaft): Nối trực tiếp với động cơ (qua khớp nối hoặc motor liền hộp số). Nhận mô-men quay từ động cơ, truyền vào hệ bánh răng.
• Trục đầu ra (Output Shaft): Là phần được gắn trực tiếp vào trục của băng tải hoặc thiết bị tải. Trục này quay với tốc độ đã được giảm nhờ hệ bánh răng bên trong. Có thể là trục rỗng (hollow shaft) hoặc trục đặc.
• Ổ bi – ổ lăn (Bearings): Hỗ trợ các trục quay trơn tru, giảm ma sát. Giúp tăng tuổi thọ và độ ổn định cho hộp số.
• Phớt chắn dầu (Oil Seals): Giữ dầu bôi trơn bên trong hộp số, ngăn bụi bẩn và nước xâm nhập. Đảm bảo môi trường làm việc kín và sạch cho các bộ phận cơ khí.
• Tay chống xoắn (Torque Arm): Là thanh giữ, gắn bên ngoài vỏ hộp số. Chức năng ngăn hộp số quay theo trục → giữ ổn định trong quá trình làm việc.

Ưu nhược điểm của hộp giảm tốc gắn trục

Ưu điểm

• Lắp đặt dễ dàng và tiết kiệm không gian: Gắn trực tiếp lên trục của máy (băng tải, vít tải…) không cần khung đỡ hay khớp nối giúp giảm chi phí và diện tích lắp đặt.
• Thiết kế nhỏ gọn, linh hoạt: Phù hợp với các hệ thống có không gian hạn chế hoặc yêu cầu tính cơ động cao.
• Hiệu suất truyền động cao: Hộp số được thiết kế với hệ bánh răng chất lượng cao, tối ưu hóa tổn hao năng lượng trong quá trình truyền động.
• Chi phí bảo trì thấp: Ít chi tiết lắp ghép hơn → giảm rủi ro hỏng hóc, tiết kiệm chi phí bảo dưỡng và sửa chữa.
• Tăng tính ổn định cho hệ thống truyền động: Sử dụng tay chống xoắn (torque arm) giúp giảm rung lắc, tăng độ ổn định khi vận hành liên tục.
• Đa dạng tỉ số truyền và công suất: Có nhiều dải tỉ số truyền phù hợp với từng loại tải và tốc độ yêu cầu.

Nhược điểm

• Phụ thuộc vào kích thước trục tải: Vì gắn trực tiếp lên trục, nên phải chọn đúng kích thước trục phù hợp. Nếu không khớp, cần dùng thêm phụ kiện (bạc lót, khớp nối phụ).
• Yêu cầu tay chống xoắn khi lắp đặt: Nếu không lắp đúng hoặc không có tay chống xoắn, hộp số có thể bị xoay theo trục gây mất an toàn và giảm tuổi thọ thiết bị.
• Khó tháo lắp hơn khi bảo trì: Do gắn trực tiếp vào trục tải nên khi cần tháo ra để bảo trì, phải dừng cả hệ thống và có thể cần thiết bị hỗ trợ (kích nâng, tay quay,…).
• Không phù hợp với tải quá lớn hoặc hệ thống cần truyền động phức tạp: Trong các ứng dụng tải cực nặng hoặc cần nhiều cấp giảm tốc, loại gắn trục có thể bị giới hạn về công suất.

Ứng dụng của bộ giảm tốc gắn trục và tối ưu truyền động băng tải

Ứng dụng của bộ giảm tốc gắn trục

• Hệ thống băng tải công nghiệp
• Máy nghiền, máy trộn, máy sàn
• Gầu tải (Bucket Elevator), vít tải (Screw Conveyor)
• Dây chuyền đóng gói, chiết rót, phân loại sản phẩm
• Ngành luyện kim – cán thép – xi măng
• Máy đóng bao, máy cuốn ống, máy cán màng…

Tối ưu truyền động băng tải

• Giảm tổn thất công suất – tăng hiệu suất truyền động: Gắn trực tiếp vào trục tang băng tải giúp loại bỏ khớp nối trung gian và bệ đỡ giúp giảm tổn hao cơ học. Nhờ thiết kế bánh răng chính xác, bộ giảm tốc gắn trục giúp truyền mô-men xoắn ổn định và hiệu quả hơn. Nâng cao hiệu suất vận hành tổng thể, tiết kiệm năng lượng.

• Tiết kiệm không gian và đơn giản hóa thiết kế: Không cần thêm khung đỡ, giảm chiều dài cụm truyền động. Thiết kế nhỏ gọn giúp dễ bố trí trong các hệ thống băng tải hẹp hoặc giới hạn không gian, ví dụ như trong nhà máy đóng gói, dây chuyền thực phẩm.

• Tối ưu tốc độ quay phù hợp với tải trọng: Bộ giảm tốc giúp điều chỉnh tốc độ quay của động cơ phù hợp với yêu cầu vận hành của băng tải (ví dụ: chở nặng, tải vật liệu rời…).

• Tăng độ ổn định và an toàn cho hệ thống: Với tay chống xoắn (torque arm), bộ giảm tốc gắn trục được cố định chắc chắn, hạn chế rung lắc khi vận hành, đảm bảo độ ổn định cao cho hệ thống.

• Dễ bảo trì và thay thế khi cần thiết: Dễ tháo lắp, dễ thay thế từng phần khi xảy ra hỏng hóc. Nhờ không sử dụng nhiều khớp nối và bệ đỡ

Việc sử dụng bộ giảm tốc gắn trục không chỉ giúp tối ưu truyền động băng tải về mặt hiệu suất và thiết kế mà còn nâng cao độ bền, tính ổn định và hiệu quả kinh tế của toàn hệ thống.

Browning là thương hiệu cơ khí truyền động công nghiệp thuộc tập đoàn Regal Rexnord (Mỹ), nổi tiếng toàn cầu với các sản phẩm vòng bi, bộ truyền động, khớp nối, và đặc biệt là bộ giảm tốc gắn trục. Trong đó, bộ giảm tốc gắn trục Browning (Browning Shaft Mounted Speed Reducer – SMSR) là dòng sản phẩm được thiết kế chuyên biệt cho các ứng dụng băng tải, vít tải và thiết bị xử lý vật liệu rời.

Tại Việt Nam, công ty Á Châu chúng tôi tự hào là đối tác chính thức của Regal Rexnord. Sự kết hợp giữa chuyên nghiệp của chúng tôi và chất lượng của các sản phẩm Regal Rexnord đặt nền móng cho sự thành công và sự phát triển bền vững của doanh nghiệp của bạn.

Để đặt mua bộ giảm tốc gắn trục chất lượng cao tại Việt Nam, liên hệ ngay Công Ty Cổ Phần Vật Tư Công Nghiệp Á Châu:
